路面數字化施工系統
設計轉換軟件是一款工程輔助設計軟件，具備對導入路面工程CAD設計文件進行分割、輕量化、深化設計，可結合路面工程現場工藝工法二次編輯，對施工區域設計文件進行分層設計，設計好的文件三維道路設計數據和工藝參數，其中工藝參數包括速度要求、遍數要求、溫度要求等質量指標要素。

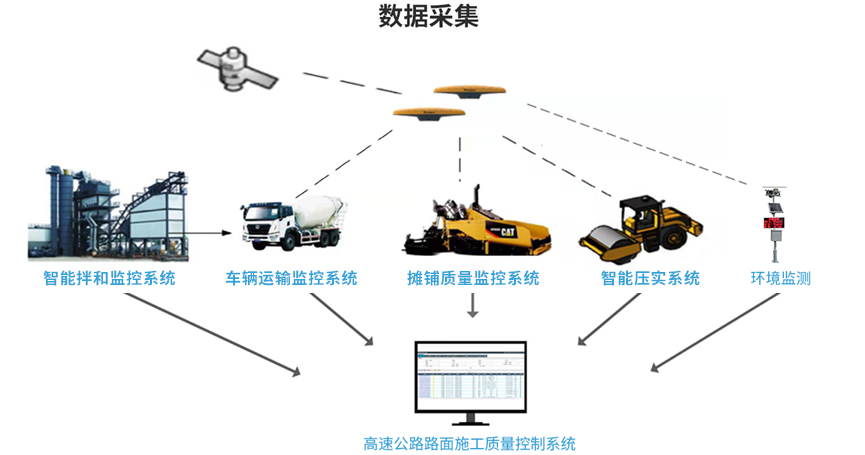

通過路面數字化施工管理平臺下發設計文件到施工機械，拌合站拌料生產、車輛裝料到卸料、攤鋪機和壓路機按任務施工，所有監測數據回傳數字化平臺，結合路面數字化施工管理平臺可視化顯示，達到人機料科學管理、質量管理、安全管理、進度管理的目標。
混合料作為路面主要鋪筑材料，其質量直接關系到公路項目的造價預算、生命周期以及路面質量的優劣，混合料的控制指標級配組成、油石比、拌合時間、生產溫度等都需要嚴格把控。智能拌合監控系統能夠?qū)崟r(shí)采集拌合站生產過程中材料的計量數據與溫度數據，并實時傳輸?shù)铰访鏀?shù)字化施工系統平臺，實現對混合料拌合站生產數據的“事前預控、事中監控、事后分析”的全過程控制，保證了監測數據的真實及可靠性，提供及時準確的質量數據跟蹤和分析報告，為決策者提供數據依據，實現對拌合站生產質量全程監管。
為了避免產生溫度離析，混合料在出料后應在規定時間內運達前場。車輛運輸監控系統北斗定位終端，以4G通訊網絡為載體，有效監控運料車運輸，準確定位，實時回傳車輛行駛前方照片，實現對運料調度、時間、軌跡、攤鋪位置等運輸全過程信息監測，任意位置的路面鋪筑材料信息都能夠溯源追蹤。

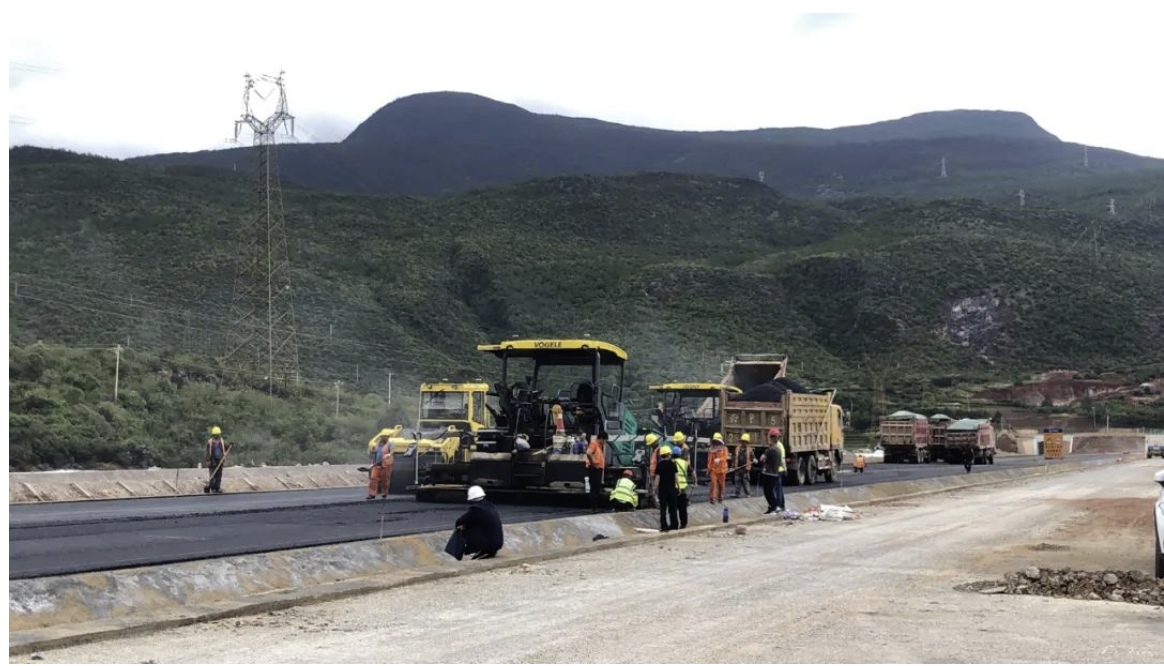

混合料運輸車將混合料送到指定位置后，便進入重要的路面攤鋪環節。路面攤鋪過程中攤鋪軌跡、材料溫度、攤鋪速度等參數對于路面的均勻性有著重要的影響。智能攤鋪系統通過安裝的北斗高精度定位傳感器、紅外線溫度傳感器，可實時獲得影響路面攤鋪質量的速度、溫度、溫度離析、軌跡、攤鋪里程等關鍵參數。操作手在車內可通過顯示終端，隨時查看系統數字化、圖像化的作業全過程顯示，對不合規的施工工藝進行及時調整糾偏，進一步保證路面攤鋪的均勻性和穩定性。
壓實作業是較為重要的一環。路面壓實質量是影響高速公路長期安全穩定運行的關鍵。不密實的路基將會出現整體強度不足、沉降不均勻或變形過大等問題，從而影響路面結構安全。智能壓實系統采用北斗高精度實時定位技術和壓實傳感器監測技術，通過軟件的實時處理獲知壓路機鋼輪高精度三維位置及振動壓實值，以數字化、圖像化的方式實時記錄顯示壓路機行進方向、行進速度、VCV(振動壓實值)值、碾壓遍數等信息，從而引導機手避免過壓和漏壓，進一步提升鋪面整體壓實質量。
在施工區域內安裝一定數量的環境監測設備，在施工過程中自動檢測環境中污染物的數量，通過對大氣污染物以及環境氣象條件的實時監測，數據回傳施工平臺，在系統中實時發出警告，及時開啟降塵設備、調配降塵車輛，達到環保要求，實現綠色施工的目標。系統可記錄24小時*365天的溫度數據，為施工檢驗批資料編寫提供真實數據。
▲全程數字化管理，保證資料詳盡可靠?保留完整的施工過程資料，提供質量溯源數據、調整后續施工方案。
▲節省管理和施工成本、增加利潤?過程控制、及時發現問題，減少返工；遠程實時管理、減少中間環節。
▲節能降耗，實現綠色施工，低碳經濟?提高機械利用率，降低油耗；提高施工效率，減少人力；施工過程控制，降低返工風險，減少資源浪費。
▲降低勞動強度，減少人為誤差?實時指導操作機手作業，提高壓實質量均勻性，減少人為誤差。
▲為后期道路養護提供依據?實現對施工全過程質量實時無損監測、智能預警、實時反饋、動態評價、全面檢驗，為數字化養護管理提供重要支撐。
